Концевые муфты внутренней и наружной установки
для бронированного кабеля с пластмассовой изоляцией

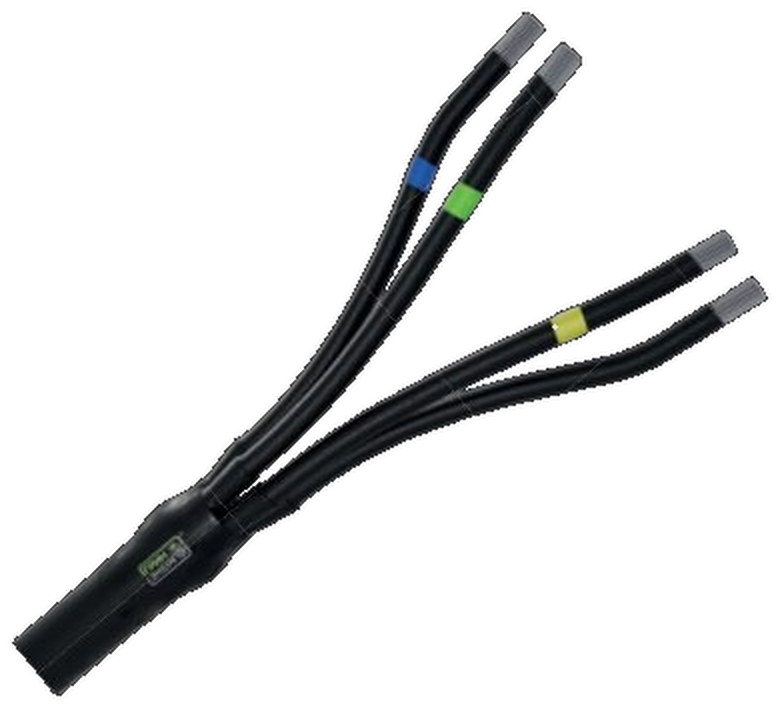

на напряжение до 1 кВ 4, 5ПКВНтпБ-1 ОСВ ГринЭнерго
Концевые муфты внутренней и наружной установки 4, 5ПКВНтпБ-1 ОСВ ГринЭнерго на основе термоусаживаемых изделий предназначены для оконцевания четырех- и пятижильных кабелей с пластмассовой изоляцией с броней на переменное напряжение до 1 кВ, частотой 50 Гц, адаптированы для сетей уличного освещения.
Климатическое исполнение муфт УХЛ, категория размещения 1-5 по ГОСТ 15150-69.
Муфты эксплуатируются при температуре окружающей среды от +40 до −60 °С.
Муфты соответствуют ГОСТ 34839-2022 и ТУ 27.33.13-001-61566566-2023.
Муфты могут применятся с кабелями бронированными стальными лентами, с алюминиевыми и медными жилами сечением от 10 до 50 кв. мм типов:
- АВБбШв-1, АПБбШв-1,
- ВБбШв-1, ПБбШв-1 и их аналогами.
ОСНОВНЫЕ ТИПОРАЗМЕРЫ МУФТ:
| Обозначение базовой комплектации | Рабочее напряжение, кВ | Количество жил кабеля | Сечение жил, кв. мм | Размер упаковки – длина*ширина*высота, м/ объем упаковки, куб. м | Вес упаковки, кг |
|---|---|---|---|---|---|
| 4ПКВНтпБ-1-10/16-бн ОСВ | 1 | 4 | 10, 16 | 0,4*0,1*0,1 / 0,004 |
0,5 |
| 4ПКВНтпБ-1-10/25-бн ОСВ | 4 | 10, 16, 25 | 0,6 | ||
| 4ПКВНтпБ-1-10/50-бн ОСВ | 4 | 10, 16, 25, 35, 50 | 0,9 | ||
| 4ПКВНтпБ-1-16/25-бн ОСВ | 4 | 16, 25 | 0,7 | ||
| 4ПКВНтпБ-1-16/35-бн ОСВ | 4 | 16, 25, 35 | 0,7 | ||
| 4ПКВНтпБ-1-25/50-бн ОСВ | 4 | 25, 35, 50 | 0,9 | ||
| 5ПКВНтпБ-1-10/16-бн ОСВ | 5 | 10, 16 | 0,6 | ||
| 5ПКВНтпБ-1-10/25-бн ОСВ | 5 | 10, 16, 25 | 0,7 | ||
| 5ПКВНтпБ-1-10/50-бн ОСВ | 5 | 10, 16, 25, 35, 50 | 1,0 | ||
| 5ПКВНтпБ-1-16/25-бн ОСВ | 5 | 16, 25 | 0,8 | ||
| 5ПКВНтпБ-1-16/35-бн ОСВ | 5 | 16, 25, 35 | 1,0 |
Базовая комплектация муфты включает все необходимые элементы для монтажа в том числе:
- термоусаживаемые трубки с клеевым слоем внутри нанесенным методом соэкструзии;
- термоусаживаемые перчатки.
Муфты поставляются без наконечников в комплекте.
Условное обозначение муфт содержит следующую информацию:
- 4—количество жил кабеля, с которым муфта применяется;
- П—пластмассовая изоляция;
- К—концевая муфта;
- ВН—внутренней и наружной установки;
- т—термоусаживаемая технология;
- п—в конструкции применяются термоусаживаемые перчатки;
- 1—номинальное напряжение эксплуатации муфты, кВ;
- 10/25—диапазон сечений жил кабеля, кв. мм;
- -бн—без болтовых наконечников в комплекте;
- ОСВ—для сетей уличного освещения.
