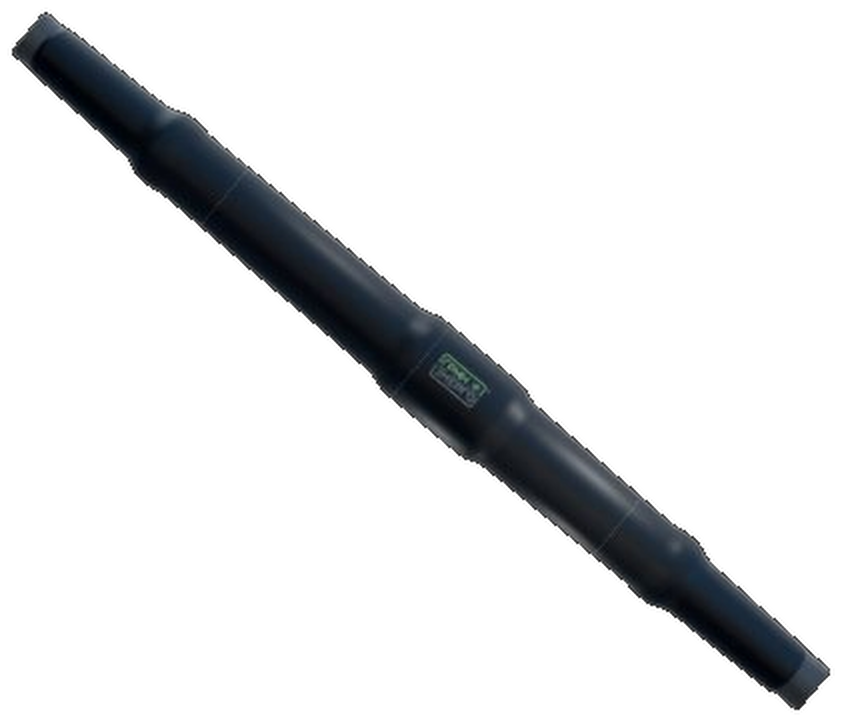

Соединительные муфты для 3-х жильного бронированного кабеля
с изоляцией из сшитого полиэтилена
на напряжение 10 кВ 3ПСтБ-10 ГринЭнерго
Соединительные муфты 3ПСтБ-10 ГринЭнерго на основе термоусаживаемых изделий предназначены для соединения трехжильных бронированных кабелей с изоляцией из сшитого полиэтилена в общей оболочке, каждая жила с экраном из медных проволок, на переменное напряжение 10 кВ, частотой 50 Гц.
Климатическое исполнение УХЛ, категория размещения 1-5 по ГОСТ 15150-69, а также для прокладки в земле. Муфты эксплуатируются при температуре окружающей среды от +40 до −60 °С.
Муфты успешно прошли испытания в лаборатории ВНИИКП по программе аттестации для ПАО «Россети».
Муфты соответствуют ГОСТ 34839-2022 и ТУ 27.33.13-001-61566566-2023.
Муфты могут применятся с кабелями бронированными стальными лентами с алюминиевыми и медными жилами и медным проволочным экраном сечением от 35 до 300 кв. мм типов:
- ПвБВ-10, ПвБП-10;
- АПвБВ-10, АПвБП-10 и их аналогами.
ОСНОВНЫЕ ТИПОРАЗМЕРЫ МУФТ:
| Обозначение базовой комплектации | Рабочее напряжение, кВ | Количество жил кабеля | Сечение жил, кв. мм | Размер упаковки – длина*ширина*высота, мм/ объем упаковки, куб. м | Вес упаковки, кг |
|---|---|---|---|---|---|
| 3ПСтБ-10-35/50 (Б) | 10 | 3 | 35, 50 | 1,4*0,16*0,18 / 0,04 |
3,2 |
| 3ПСтБ-10-70/120 (Б) | 70, 95, 120 | 5,2 | |||
| 3ПСтБ-10-150/240 (Б) | 150, 185, 240 | 6,2 | |||
| 3ПСтБ-10-300 (Б) | 300 | 7,1 |
Базовая комплектация муфты включает все необходимые элементы для монтажа в том числе:
- термоусаживаемые трубки с клеевым слоем;
- трубки стресс-контроля;
- двухслойные изолирующие-полупроводящие трубки;
- комплект непаяного заземления брони кабелей;
- болтовые соединители из алюминиевого сплава на диапазоны сечений/сечение 35/50, 70/120, 150/240 или 300 кв. мм.
Условное обозначение муфт содержит следующую информацию:
- 3—количество жил кабеля, с которым муфта применяется;
- П—изоляция — пластмассовая (сшитый полиэтилен);
- С—соединительная муфта;
- т—термоусаживаемая технология;
- Б—для кабеля с броней;
- 10—номинальное напряжение эксплуатации муфты, кВ;
- 70/120—диапазон сечений жил кабеля, кв. мм;
- (Б)—с болтовыми соединителями в комплекте.
