Концевые муфты наружной установки
для 3-х жильного бронированного кабеля с изоляцией из сшитого полиэтилена
на напряжение 10 кВ 3ПКНтпБ-10 ГринЭнерго

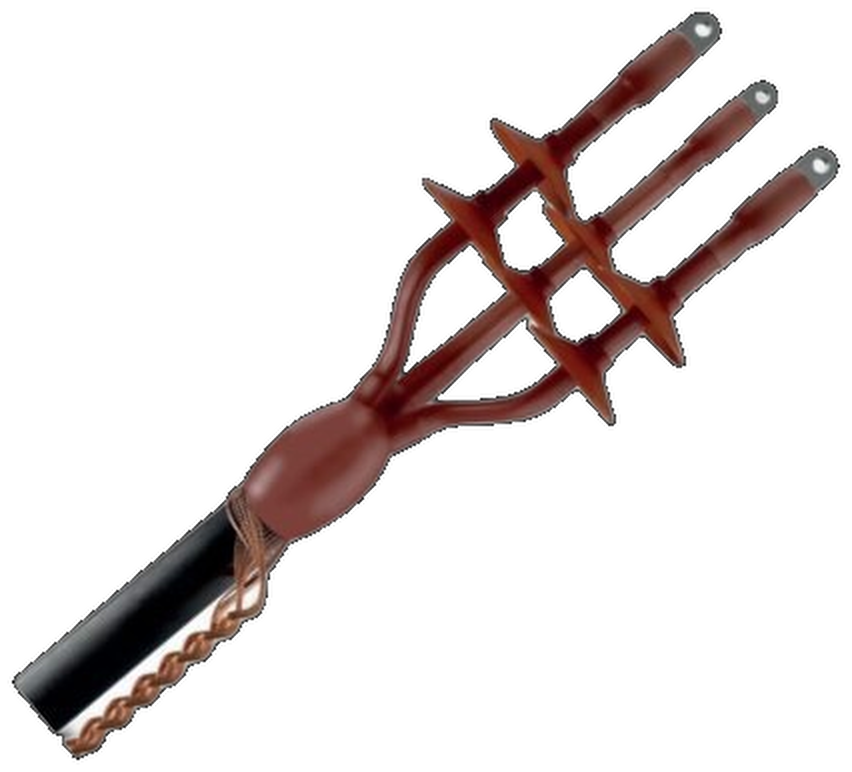

Концевые муфты наружной установки 3ПКНтпБ-10 ГринЭнерго на основе термоусаживаемых изделий предназначены для оконцевания трехжильных бронированных кабелей с изоляцией из сшитого полиэтилена в общей оболочке, каждая жила с экраном из медных проволок, на переменное напряжение 10 кВ, частотой 50 Гц.
Климатическое исполнение для муфт наружной установки УХЛ, категория размещения 1-5 по ГОСТ 15150-69. Муфты эксплуатируются при температуре окружающей среды от +40 до −60 °С.
Муфты успешно прошли испытания в лаборатории ВНИИКП по программе аттестации для ПАО «Россети».
Муфты соответствуют ГОСТ 34839-2022 и ТУ 27.33.13-001-61566566-2023.
Муфты могут применятся с кабелями бронированными стальными лентами с алюминиевыми и медными жилами и медным проволочным экраном сечением от 35 до 300 кв. мм типов:
- ПвБВ-10, ПвБП-10;
- АПвБВ-10, АПвБП-10 и их аналогами.
ОСНОВНЫЕ ТИПОРАЗМЕРЫ МУФТ:
| Обозначение базовой комплектации | Рабочее напряжение, кВ | Количество жил кабеля | Сечение жил, кв. мм | Размер упаковки – длина*ширина*высота, мм/ объем упаковки, куб. м | Вес упаковки, кг |
|---|---|---|---|---|---|
| 3ПКНтпБ-10-35/50 (Б) | 10 | 3 | 35, 50 | 0,8*0,15*0,15 / 0,04 |
1,6 |
| 3ПКНтпБ-10-70/120 (Б) | 70, 95, 120 | 1,8 | |||
| 3ПКНтпБ-10-150/240 (Б) | 150, 185, 240 | 2,0 | |||
| 3ПКНтпБ-10-300 (Б) | 300 | 2,2 |
Базовая комплектация муфты включает все необходимые элементы для монтажа в том числе:
- трекингостойкие термоусаживаемые трубки и юбки-изоляторы;
- трубки стресс-контроля;
- трекингостойкая термоусаживаемая перчатка;
- комплект непаяного узла заземления брони;
- болтовые наконечники из алюминиевого сплава на диапазоны сечений/сечение 35/50, 70/120, 150/240 или 300 кв. мм.
По требованию заказчика муфты могут поставляться:
- без наконечников в комплекте, комплектация -бн.
Условное обозначение муфт содержит следующую информацию:
- 3—количество жил кабеля, с которым муфта применяется;
- П—изоляция — пластмассовая (сшитый полиэтилен);
- К—концевая муфта;
- Н—наружной установки;
- т—термоусаживаемая технология;
- п—в конструкции применена термоусаживаемая перчатка;
- Б—для кабеля с броней;
- 10—номинальное напряжение эксплуатации муфты, кВ;
- 70/120—диапазон сечений жил кабеля, кв. мм;
- (Б)—с болтовыми наконечниками в комплекте;
- -бн—без болтовых наконечников в комплекте.
