Концевые муфты внутренней установки
для кабеля с бумажной пропитанной изоляцией

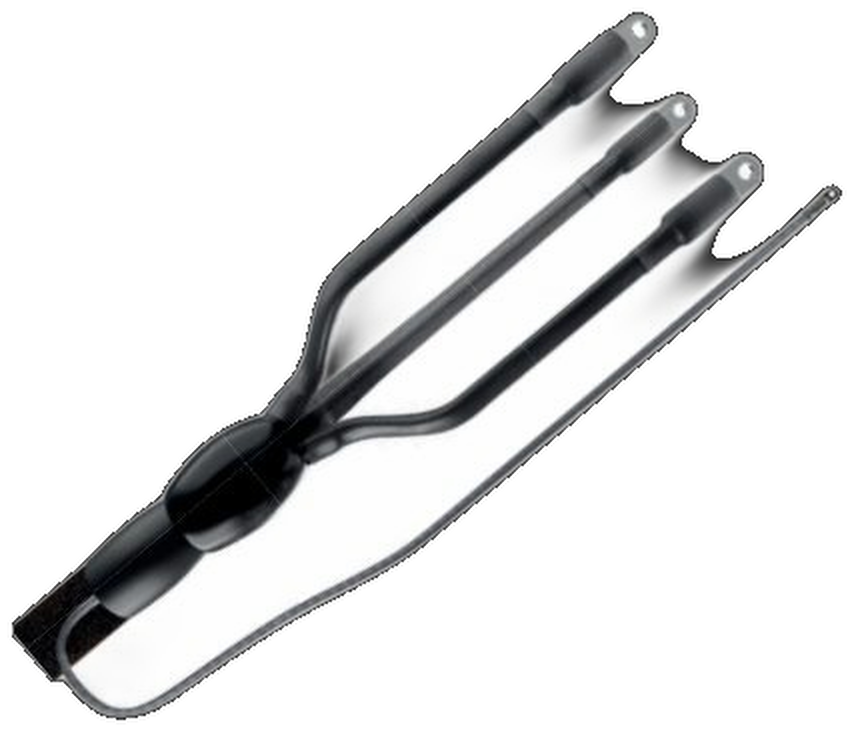

на напряжение 10 кВ 3КВтп-10 ГринЭнерго
Концевые муфты внутренней установки на основе термоусаживаемых изделий 3КВтп-10 ГринЭнерго предназначены для оконцевания трехжильных кабелей с бумажной пропитанной изоляцией на переменное напряжение 10 (6) кВ, частотой 50 Гц.
Климатическое исполнение для муфт внутренней установки УХЛ, категория размещения 2-4 по ГОСТ 15150-69.
Муфты эксплуатируются при температуре окружающей среды от +40 до −60 °С.
Муфты успешно прошли испытания в лаборатории ВНИИКП по программе аттестации для ПАО «Россети».
Муфты соответствуют ГОСТ 34839-2022 и ТУ 27.33.13-001-61566566-2023.
Муфты могут применятся с кабелями бронированными стальными лентами и без брони, алюминиевой или свинцовой оболочкой, с алюминиевыми и медными жилами сечением от 25 до 240 кв. мм типов:
- АСБ-10, АСБ2л-10, АСБл-10, АСБ2лГ-10, АСБГ-10, АСГ-10;
- СБ-10, СБ2л-10, СБл-10, СБ2лГ-10, СБГ-10, СГ-10;
- ААГУ-10, ААШвУ-10, ААШпУ-10, ААБлУ-10, ААБ2лШвУ-10, ААБ2лШпУ-10, ААБлГУ-10, ААБ2лУ-10;
- ЦАСБ-10, ЦАСБ2л-10, ЦАСБл-10, ЦАСБГ-10, ЦСБ-10, ЦСБ2л-10, ЦСБл-10, ЦСБГ-10 и их аналогами, а также однотипными кабелями на напряжение 6 кВ.
ОСНОВНЫЕ ТИПОРАЗМЕРЫ МУФТ:
| Обозначение базовой комплектации | Рабочее напряжение, кВ | Количество жил кабеля | Сечение жил, кв. мм | Размер упаковки – длина*ширина*высота, мм/ объем упаковки, куб. м | Вес упаковки, кг |
|---|---|---|---|---|---|
| 3КВтп-10-25/50 (Б) | 10 | 3 | 25, 35, 50 | 0,8*0,15*0,15 | 1,2 |
| 3КВтп-10-70/120 (Б) | 70, 95, 120 | / | 1,4 | ||
| 3КВтп-10-150/240 (Б) | 150, 185, 240 | 0,018 | 2,1 |
Базовая комплектация муфты включает все необходимые элементы для монтажа в том числе:
- термоусаживаемые трубки;
- маслостойкие трубки;
- термоусаживаемая перчатка;
- болтовые наконечники из алюминиевого сплава на диапазоны сечений 25/50, 70/120 и 150/240 кв. мм;
- универсальный комплект для паяного и непаяного соединения узла заземления.
По требованию заказчика муфты могут поставляться:
- с комплектом только для непаяного (контактная пластина-роликовая пружина) узла заземления, комплектация НКЗ;
- без наконечников в комплекте, комплектация -бн.
Условное обозначение муфт содержит следующую информацию:
- 3—количество жил кабеля, с которым муфта применяется;
- К—концевая муфта;
- В—внутренней установки;
- т—термоусаживаемая технология;
- п—в конструкции применяются термоусаживаемые перчатки;
- 10—номинальное напряжение эксплуатации муфты, кВ;
- 70/120—диапазон сечений жил кабеля, кв. мм;
- (Б)—с болтовыми наконечниками в комплекте;
- -бн—без болтовых наконечников в комплекте;
- НКЗ—в комплекте только с непаяным узлом заземления.
