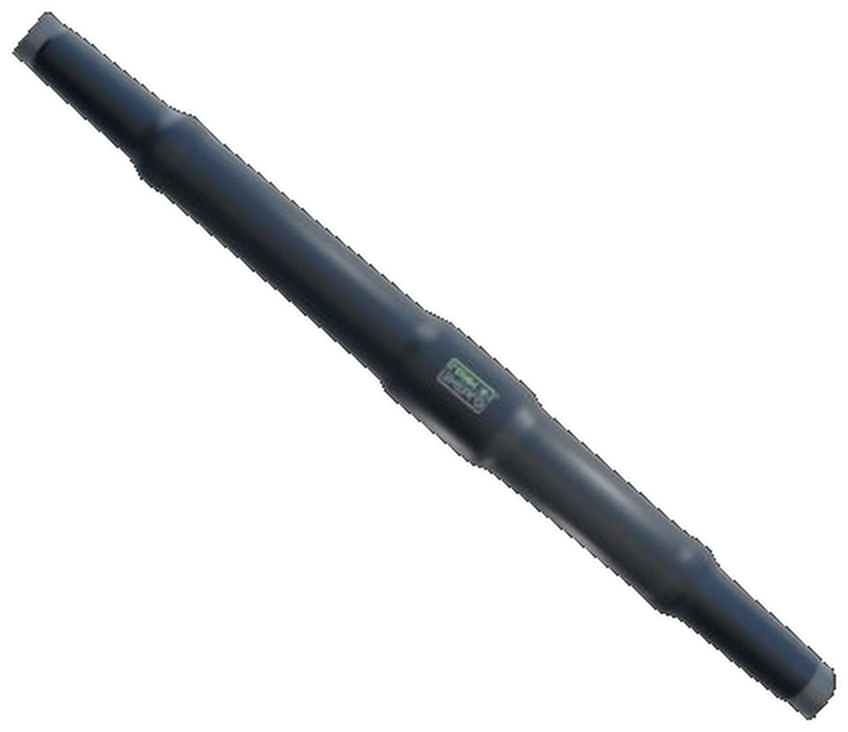

Соединительные муфты для кабеля
с бумажной пропитанной изоляцией (БПИ)
на напряжение до 1 кВ 3, 4Стп-1 ГринЭнерго
Соединительные муфты на основе термоусаживаемых изделий 3, 4Стп-1 ГринЭнерго предназначены для соединения трех- или четырехжильных кабелей с бумажной пропитанной изоляцией с броней и без брони на переменное напряжение до 1 кВ, частотой 50 Гц.
Климатическое исполнение муфт УХЛ, категория размещения 1-5 по ГОСТ 15150-69, а также для прокладки в почве.
Муфты эксплуатируются при температуре окружающей среды от +40 до −60 °С.
Муфты соответствуют ГОСТ 34839-2022 и ТУ 27.33.13-001-61566566-2023.
Муфты могут применятся с кабелями бронированными стальными лентами и без брони, алюминиевой или свинцовой оболочкой, с алюминиевыми и медными жилами сечением от 25 до 240 кв. мм типов:
- АСБ-1, АСБ2л-1, АСБл-1, АСБ2лГ-1, АСБГ-1, АСГ-10;
- СБ-1, СБ2л-1, СБл-1, СБ2лГ-1, СБГ-1, СГ-1;
- ААШв-1, ААШп-1, ААБл-1, ААБ2л-1 и их аналогами.
ОСНОВНЫЕ ТИПОРАЗМЕРЫ МУФТ:
| Обозначение базовой комплектации | Рабочее напряжение, кВ | Количество жил кабеля | Сечение жил, кв. мм | Размер упаковки – длина*ширина*высота, мм/ объем упаковки, куб. м | Вес упаковки, кг |
|---|---|---|---|---|---|
| 3Стп-1-25/50 (Б) | 1 | 3 | 25, 35, 50 | 1,4*0,16*0,18 / 0,04 |
2 |
| 3Стп-1-70/120 (Б) | 70, 95, 120 | 2,5 | |||
| 3Стп-1-150/240 (Б) | 150, 185, 240 | 3,5 | |||
| 4Стп-1-25/50 (Б) | 4 | 25, 35, 50 | 2,1 | ||
| 4Стп-1-70/120 (Б) | 70, 95, 120 | 2,6 | |||
| 4Стп-1-150/240 (Б) | 150, 185, 240 | 3,6 |
Базовая комплектация муфты включает все необходимые элементы для монтажа в том числе:
- термоусаживаемые трубки с клеевым слоем внутри нанесенным методом соэкструзии;
- термоусаживаемые перчатки;
- болтовые соединители из алюминиевого сплава на диапазоны сечений 25/50, 70/120 и 150/240 кв. мм;
- универсальный комплект для паяного и непаяного соединения узла заземления.
По требованию заказчика муфты могут поставляться:
- с комплектом только для непаяного (контактная пластина-роликовая пружина) узла заземления, комплектация НКЗ.
Условное обозначение муфт содержит следующую информацию:
- 3, 4—количество жил кабеля, с которым муфта применяется;
- С—соединительная муфта;
- т—термоусаживаемая технология;
- п—в конструкции применяются термоусаживаемые перчатки;
- 1—номинальное напряжение эксплуатации муфты, кВ;
- 70/120—диапазон сечений жил кабеля, кв. мм;
- (Б)—с болтовыми соединителями в комплекте;
- НКЗ—в комплекте только с непаяным узлом заземления.
