Соединительные муфты для бронированного кабеля
с пластмассовой изоляцией
на напряжение до 1 кВ 3, 4, 5ПСтБ-1 ГринЭнерго

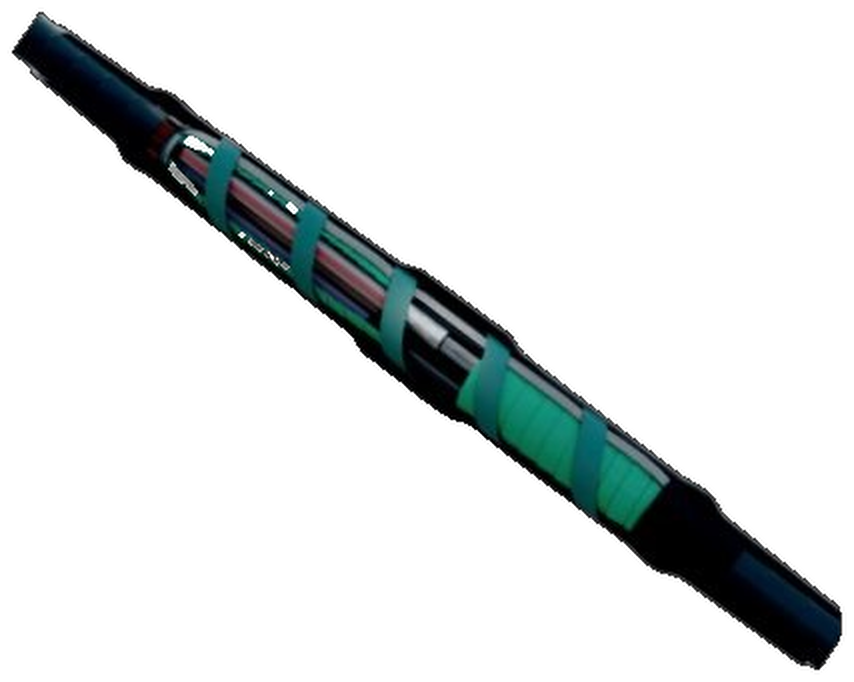

Соединительные муфты 3, 4, 5 ПСтБ-1 ГринЭнерго на основе термоусаживаемых изделий предназначены для соединения трех-, четырех- или пятижильных кабелей с пластмассовой изоляцией с броней на переменное напряжение до 1 кВ, частотой 50 Гц.
Климатическое исполнение муфт УХЛ, категория размещения 1-5 по ГОСТ 15150-69, а также для прокладки в почве.
Муфты эксплуатируются при температуре окружающей среды от +40 до −60 °С.
Муфты соответствуют ГОСТ 34839-2022 и ТУ 27.33.13-001-61566566-2023.
Муфты могут применятся с кабелями бронированными стальными лентами, с алюминиевыми и медными жилами сечением от 10 до 240 кв. мм типов:
- АВБбШв-1, АПБбШв-1,
- ВБбШв-1, ПБбШв-1 и их аналогами.
ОСНОВНЫЕ ТИПОРАЗМЕРЫ МУФТ:
| Обозначение базовой комплектации | Рабочее напряжение, кВ | Количество жил кабеля | Сечение жил, кв. мм | Размер упаковки – длина*ширина*высота, мм/ объем упаковки, куб. м | Вес упаковки, кг |
|---|---|---|---|---|---|
| 3ПСтБ-1-10/25 (Б) | 1 | 3 | 10, 16, 25 | 0,8*0,15*0,15 / 0,018 |
0,9 |
| 3ПСтБ-1-25/50 (Б) | 25, 35, 50 | 1,1 | |||
| 3ПСтБ-1-70/120 (Б) | 70, 95, 120 | 1,5 | |||
| 3ПСтБ-1-150/240 (Б) | 150, 185, 240 | 1,8 | |||
| 4ПСтБ-1-10/25 (Б) | 4 | 10, 16, 25 | 1,1 | ||
| 4ПСтБ-1-25/50 (Б) | 25, 35, 50 | 1,2 | |||
| 4ПСтБ-1-70/120 (Б) | 70, 95, 120 | 1,6 | |||
| 4ПСтБ-1-150/240 (Б) | 150, 185, 240 | 1,9 | |||
| 5ПСтБ-1-10/25 (Б) | 5 | 10, 16, 25 | 1,2 | ||
| 5ПСтБ-1-25/50 (Б) | 25, 35, 50 | 1,5 | |||
| 5ПСтБ-1-70/120 (Б) | 70, 95, 120 | 1,9 | |||
| 5ПСтБ-1-150/250 (Б) | 150, 185, 240 | 2,1 |
Базовая комплектация муфты включает все необходимые элементы для монтажа в том числе:
- термоусаживаемые трубки с клеевым слоем внутри нанесенным методом соэкструзии;
- комплект непаяного узла заземления;
- болтовые соединители из алюминиевого сплава на диапазоны сечений 10/25, 25/50, 70/120 или 150/240 кв. мм.
Условное обозначение муфт содержит следующую информацию:
- 4—количество жил кабеля, с которым муфта применяется;
- П—пластмассовая изоляция;
- С—соединительная муфта;
- т—термоусаживаемая технология;
- Б—для кабеля с броней;
- 1—номинальное напряжение эксплуатации муфты, кВ;
- 70/120—диапазон сечений жил кабеля, кв. мм;
- (Б)—с болтовыми соединителями в комплекте.
