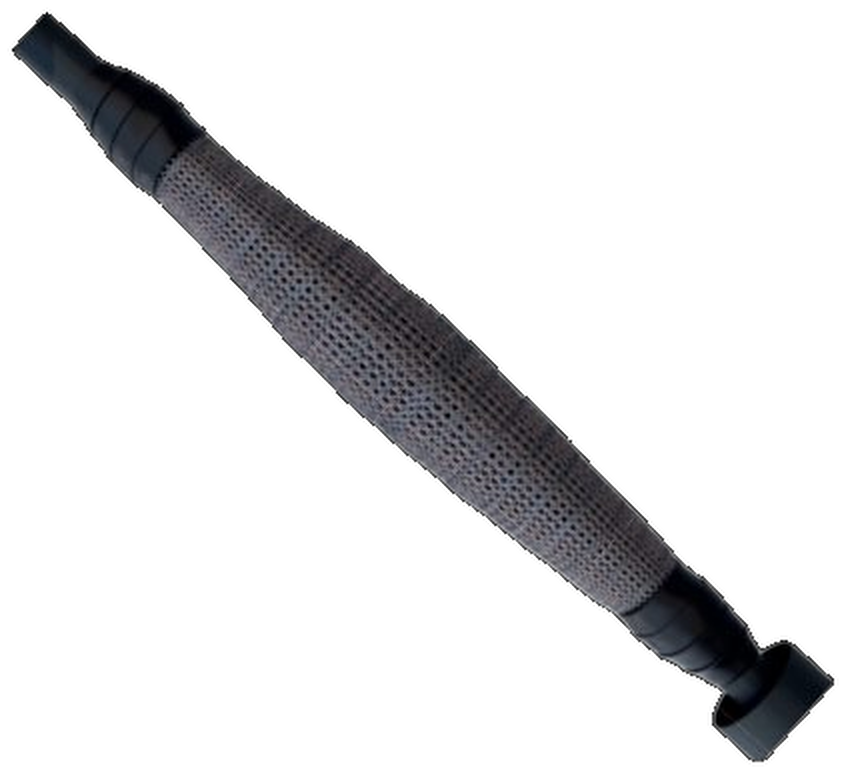

Соединительные муфты для 1-о жильного кабеля
с изоляцией из сшитого полиэтилена
на напряжение 10 кВ 1ПСт-10 ГринЭнерго
Соединительные муфты на основе термоусаживаемых изделий 1ПСт-10 ГринЭнерго (комплект на 1 фазу) предназначены для соединения одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок на переменное напряжение 10 кВ, частотой 50 Гц.
Климатическое исполнение муфт УХЛ, категория размещения 1-5 по ГОСТ 15150-69, а также для прокладки в почве. Муфты эксплуатируются при температуре окружающей среды от +40 до −60 °С.
Муфты успешно прошли испытания в лаборатории ВНИИКП по программе аттестации для ПАО «Россети».
Муфты соответствуют ГОСТ 34839-2022 и ТУ 27.33.13-001-61566566-2023.
Муфты могут применятся с кабелями с алюминиевыми и медными жилами и медным проволочным экраном сечением от 35 до 800 кв. мм типов:
- ПвВ-10, ПвП-10, ПвПг-10, ПвПуг-10;
- АПвВ-10, АПвП-10, АПвПг-10, АПвПуг-10 и их аналогами.
ОСНОВНЫЕ ТИПОРАЗМЕРЫ МУФТ:
| Обозначение базовой комплектации | Рабочее напряжение, кВ | Количество жил кабеля | Сечение жил, кв. мм | Размер упаковки – длина*ширина*высота, мм/ объем упаковки, куб. м | Вес упаковки, кг |
|---|---|---|---|---|---|
| 1ПСт-10-35/50 (Б) | 10 | 1 (к-т на 1 фазу) |
35, 50 | 0,6*0,5*0,15 / 0,0135 |
0,7 |
| 1ПСт-10-70/120 (Б) | 70, 95, 120 | 0,9 | |||
| 1ПСт-10-150/240 (Б) | 150, 185, 240 | 1,2 | |||
| 1ПСт-10-300 (Б) | 300 | 0,8*0,5*0,15 / 0,018 |
1,3 | ||
| 1ПСт-10-300/400 (Б) | 300, 400 | 1,4 | |||
| 1ПСт-10-400 (Б) | 400 | 1,4 | |||
| 1ПСт-10-500 (Б) | 500 | 1,5 | |||
| 1ПСт-10-500/630 (Б) | 500, 630 | 1,6 | |||
| 1ПСт-10-630 (Б) | 630 | 1,6 | |||
| 1ПСт-10-800 (Б) | 800 | 2,0 |
Базовая комплектация муфты включает все необходимые элементы для монтажа в том числе:
- термоусаживаемые трубки с клеевым слоем внутри нанесенным методом соэкструзии;
- трубки стресс-контроля и двухслойную изолирующую-полупроводящую трубку;
- болтовые соединители из алюминиевого сплава на диапазоны сечений/сечение 35/50, 70/120, 150/240, 300, 300/400, 400, 500, 500/630, 630 или 800 кв. мм.
Условное обозначение муфт содержит следующую информацию:
- 1—количество жил кабеля, с которым муфта применяется;
- П—изоляция — пластмассовая (сшитый полиэтилен);
- С—соединительная муфта;
- т—термоусаживаемая технология;
- 10—номинальное напряжение эксплуатации муфты, кВ;
- 70/120—диапазон сечений жил кабеля, кв. мм;
- (Б)—с болтовыми соединителями в комплекте.
