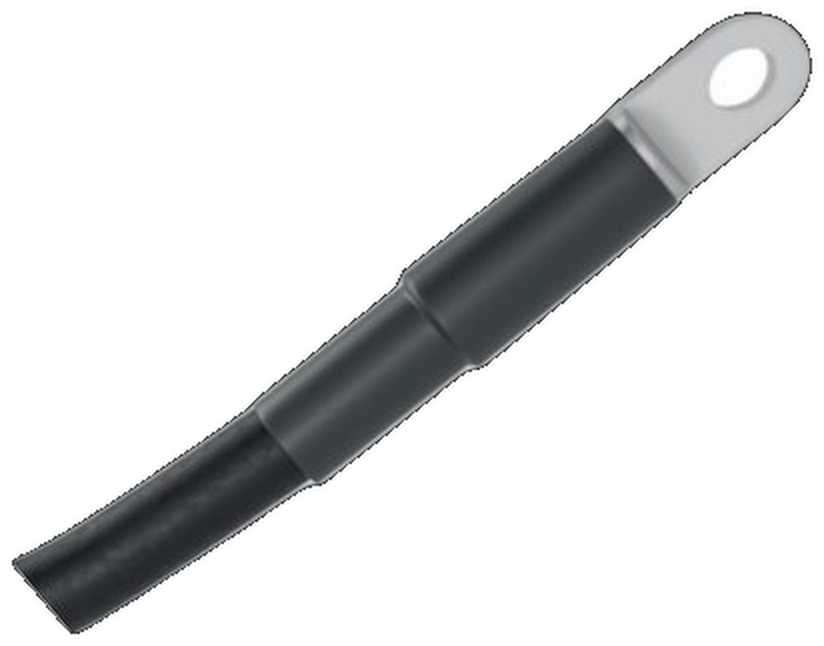

Концевые муфты внутренней и наружной установки
для бронированного кабеля с пластмассовой изоляцией
на напряжение до 1 кВ 1ПКВНтБ-1 ГринЭнерго
Концевые муфты внутренней и наружной установки 1ПКВНтБ-1 ГринЭнерго на основе термоусаживаемых изделий предназначены для оконцевания одножильных кабелей с пластмассовой изоляцией с броней на переменное напряжение до 1 кВ, частотой 50 Гц.
Климатическое исполнение муфт УХЛ, категория размещения 1-5 по ГОСТ 15150-69.
Муфты эксплуатируются при температуре окружающей среды от +40 до −60 °С.
Муфты соответствуют ГОСТ 34839-2022 и ТУ 27.33.13-001-61566566-2023.
Муфты могут применятся с кабелями бронированными стальными лентами с алюминиевыми и медными жилами сечением от 10 до 630 кв. мм типов:
- АВБбШв-1, АПБбШв-1,
- ВБбШв-1, ПБбШв-1 и их аналогами.
ОСНОВНЫЕ ТИПОРАЗМЕРЫ МУФТ:
| Обозначение базовой комплектации | Рабочее напряжение, кВ | Количество жил кабеля | Сечение жил, кв. мм | Размер упаковки – длина*ширина*высота, мм/ объем упаковки, куб. м | Вес упаковки, кг |
|---|---|---|---|---|---|
| 1ПКВНтБ-1-10/25 (Б) | 1 | 1 | 10, 16, 25 | 0,4*0,1*0,1 / 0,004 (групповая) |
0,1 |
| 1ПКВНтБ-1-16/25 (Б) | 16, 25 | 0,2 | |||
| 1ПКВНтБ-1-25/50 (Б) | 25, 35, 50 | 0,2 | |||
| 1ПКВНтБ-1-35/50 (Б) | 35, 50 | 0,3 | |||
| 1ПКВНтБ-1-70/120 (Б) | 70, 95, 120 | 0,3 | |||
| 1ПКВНтБ-1-150/240 (Б) | 150, 185, 240 | 0,5 | |||
| 1ПКВНтБ-1-300 (Б) | 300 | 0,7 | |||
| 1ПКВНтБ-1-300/400 (Б) | 300, 400 | 0,8 | |||
| 1ПКВНтБ-1-400 (Б) | 400 | 0,8 | |||
| 1ПКВНтБ-1-500 (Б) | 500 | 0,9 | |||
| 1ПКВНтБ-1-500/630 (Б) | 500, 630 | 1,9 |
Базовая комплектация муфты включает все необходимые элементы для монтажа в том числе:
- термоусаживаемые трубки с клеевым слоем внутри нанесенным методом соэкструзии;
- комплект непаяного заземления;
- болтовые наконечники из алюминиевого сплава на диапазоны сечений 10/25, 16/25, 25/50, 35/50, 70/120, 150/240, 300, 300/400, 400, 500 или 500/630 кв. мм.
По требованию заказчика муфты могут поставляться:
- без наконечников в комплекте, комплектация -бн.
Условное обозначение муфт содержит следующую информацию:
- 1—количество жил кабеля, с которым муфта применяется;
- П—пластмассовая изоляция;
- К—концевая муфта;
- ВН—внутренней и наружной установки;
- т—термоусаживаемая технология;
- Б—для кабеля с броней;
- 1—номинальное напряжение эксплуатации муфты, кВ;
- 70/120—диапазон сечений жил кабеля, кв. мм;
- (Б)—с болтовыми наконечниками в комплекте;
