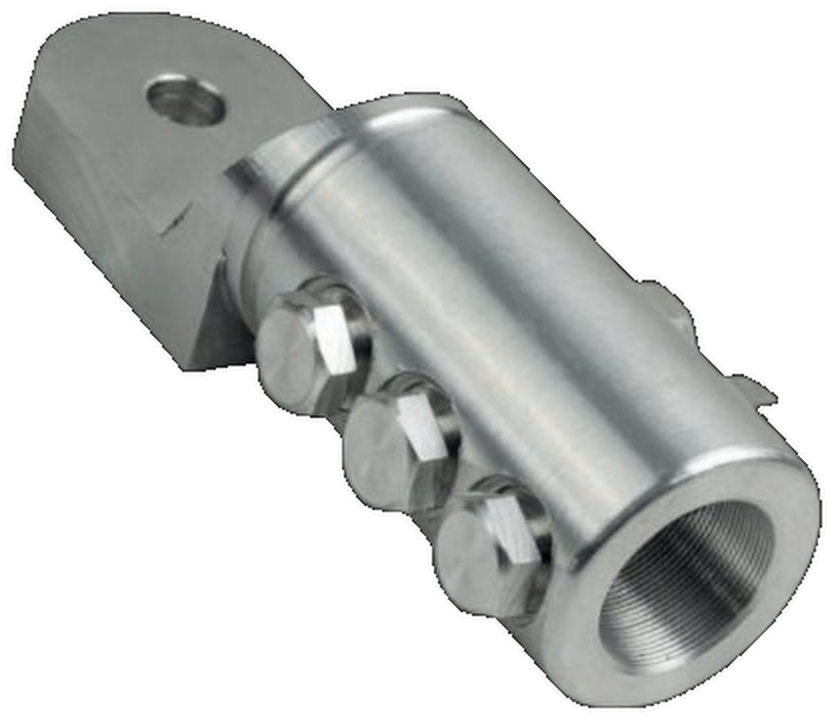

Наконечники болтовые из алюминиевого сплава
на сечения жил кабеля от 300 до 800 кв. мм НО исполнение -03 ГринЭнерго
Наконечники болтовые из алюминиевого сплава НО исполнение -03 ГринЭнерго предназначены для оконцевания круглых алюминиевых и медных многопроволочных жил сечением от 300 до 800 кв. мм кабелей с бумажно-пропитанной изоляцией на среднее напряжение.
Расположение болтов на корпусе наконечника — оппозитное.
Каждый типоразмер наконечника рассчитан на одно сечение кабельной жилы.
Отверстие под кабельную жилу в корпусе наконечника размещено симметрично по его центру, что обеспечивает равномерное распределение электрического поля.
Технология монтажа наконечников на жилу кабеля — за счет срыва головок болтов зажимающих жилу в корпусе наконечника. Момент срыва болтов нормируется диаметром проточек на нарезной части болта.
Лопатка болтовых наконечников смещена относительно корпуса наконечника и выступает за его габариты.
Наконечники в исполнении -03 имеют одно отверстие для контактного стержня в лопатке.
Материал корпуса и болтов: алюминиевый сплав.
Наконечники поставляются без дополнительного покрытия корпуса и болтов.
Рабочее напряжение: до 35 кВ включительно.
| Наименование | Сечение, кв. мм | Количество болтов | Размер ключа для головки болта | Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | S | D | d | d1 | A | ||||
| НО-300-03 | 300 | 3 | 17 | 123,5 | 42,5 | 60 | 16 | 13 | 38 | 25 | 18,5 |
| НО-400-03 | 400 | 3 | 17 | 123,5 | 47,85 | 60 | 16 | 13 | 42 | 27 | 18,5 |
| НО-500-03 | 500 | 5 | 17 | 163 | 57 | 80 | 16 | 13 | 48 | 31 | 25 |
| НО-625-03 | 625 | 5 | 17 | 163 | 57 | 83 | 16 | 13 | 54 | 35 | 25 |
| НО-800-03 | 800 | 5 | 17 | 160 | 56 | 86 | 20 | 17 | 59 | 39 | 30 |
