Наконечники болтовые из алюминиевого сплава
с рядным расположением болтов НО ГринЭнерго

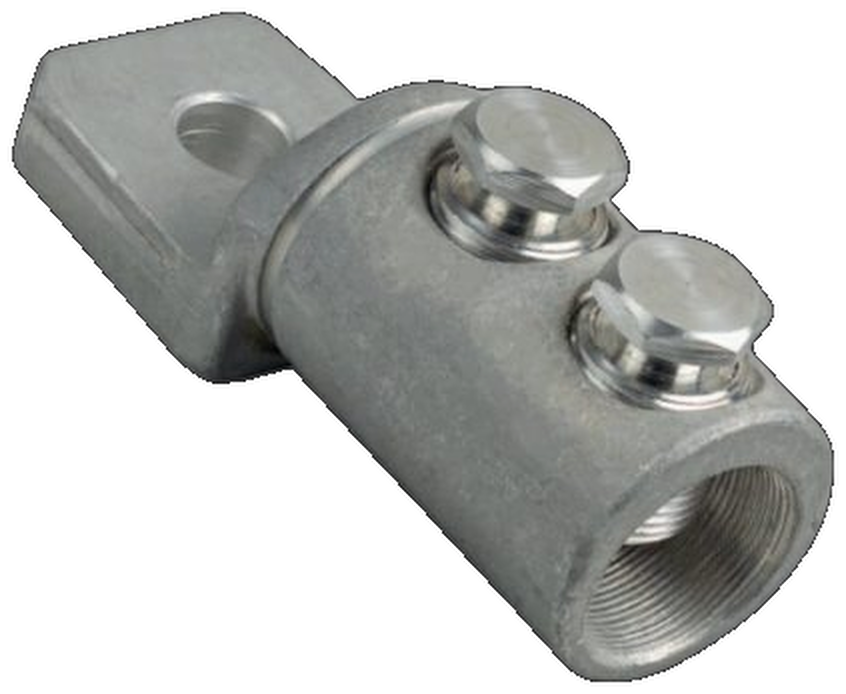

Наконечники болтовые из алюминиевого сплава НО ГринЭнерго предназначены для оконцевания кабельных жил любого типа: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных.
Расположение болтов на корпусе наконечника — рядное.
Каждый типоразмер наконечника рассчитан на несколько сечений кабельных жил.
Отверстие под жилу в корпусе наконечника смещено относительно его центра и имеет зубчатый профиль.
Технология монтажа наконечника на жилу кабеля — за счет срыва головок болтов зажимающих жилу в корпусе наконечника. Момент срыва болтов нормируется диаметром проточек на нарезной части болта.
Лопатка болтовых наконечников смещена относительно корпуса наконечника и выступает за его габариты.
Материал корпуса и болтов: алюминиевый сплав.
Наконечники поставляются без дополнительного покрытия корпуса и болтов.
Рабочее напряжение: до 10 кВ включительно.
| Наименование | Сечение, кв. мм | Количество болтов | Размер ключа для головки болта | Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | S | D | d | d1 | A | ||||
| НО-25/50 | 25, 35, 50 | 2 | 14 | 63 | 20 | 32,5 | 7 | 10,5 | 18,5 | 12 | 10 |
| НО-70/120 | 70, 95, 120 | 2 | 17 | 82 | 28 | 43,5 | 10 | 13 | 26,5 | 18 | 13,25 |
| НО-150/240 | 150, 185, 240 | 2 | 17 | 101 | 35 | 54 | 13 | 13 | 36,5 | 26 | 18,5 |
