Наконечники и соединители из алюминиевого сплава:
наконечники болтовые 1НБ ГринЭнерго,
соединители болтовые 2СБ ГринЭнерго

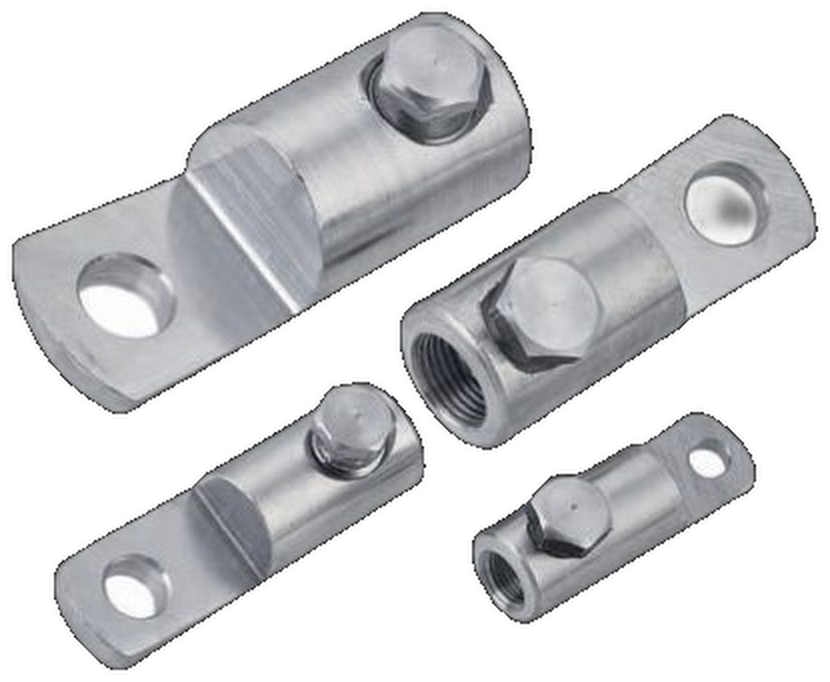

Наконечники болтовые 1НБ ГринЭнерго
Наконечники болтовые из алюминиевого сплава 1НБ ГринЭнерго предназначены для оконцевания кабельных жил любого типа: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Каждый типоразмер наконечника рассчитан на несколько сечений кабельных жил. Отверстие под жилу в корпусе наконечника смещено относительно его центра. Монтаж наконечников на жилу кабеля — за счет срыва головок болтов зажимающих жилу в корпусе наконечника. Момент срыва болтов нормируется диаметром проточек на нарезной части болта. Лопатка болтовых наконечников расположена под углом по отношению к корпусу наконечников. Материал корпуса и болтов: алюминиевый сплав. Наконечники поставляются без дополнительного покрытия корпуса и болтов. Рабочее напряжение: до 1 кВ включительно.
| Наименование | Сечение, кв. мм | Количество болтов | Размер ключа для головки болта | Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | S | D | d | d1 | A | ||||
| 1НБ-16/25 | 16, 25 | 1 | 14 | 50 | 18 | 19 | 4 | 8,5 | 16 | 10 | 6 |
| 1НБ-25/50 | 25, 35, 50 | 1 | 14 | 62 | 32 | 23 | 7 | 10 | 19 | 12 | 11 |
| 1НБ-70/120 | 70, 95, 120 | 1 | 17 | 78 | 37 | 27 | 7 | 14 | 27 | 18 | 14 |
| 1НБ-150/240 | 150, 185, 240 | 1 | 17 | 90 | 41 | 33 | 9 | 16 | 35 | 24 | 16 |
Соединители болтовые 2СБ ГринЭнерго
Соединители болтовые из алюминиевого сплава 2СБ ГринЭнерго предназначены для соединения кабельных жил любого типа: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Каждый типоразмер соединителя рассчитан на несколько сечений кабельных жил. Отверстие под жилу в корпусе соединителя смещено относительно его центра. Соединитель имеет внутреннюю перегородку выполненную механическим способом. Монтаж соединителя на жилу кабеля — за счет срыва головок болтов зажимающих жилу в корпусе соединителя. Момент срыва болтов нормируется диаметром проточек на нарезной части болта. Материал корпуса и болтов: алюминиевый сплав. Соединители поставляются без дополнительного покрытия корпуса и болтов. Рабочее напряжение: до 1 кВ включительно.
| Наименование | Сечение, кв. мм | Количество болтов | Размер ключа для головки болта | Размеры, мм | |||
|---|---|---|---|---|---|---|---|
| L | L2 | d | d1 | ||||
| 2СБ-10/25 | 10, 16, 25 | 2 | 12 | 50 | 20 | 16 | 10 |
| 2СБ-25/50 | 25, 35, 50 | 2 | 14 | 62 | 24 | 29 | 12 |
| 2СБ-70/120 | 70, 95, 120 | 2 | 17 | 78 | 25 | 27 | 18 |
| 2СБ-150/240 | 150, 185, 240 | 2 | 17 | 90 | 28 | 35 | 24 |
