Наконечники болтовые из алюминиевого сплава
с рядным расположением болтов 1-2НБ ГринЭнерго

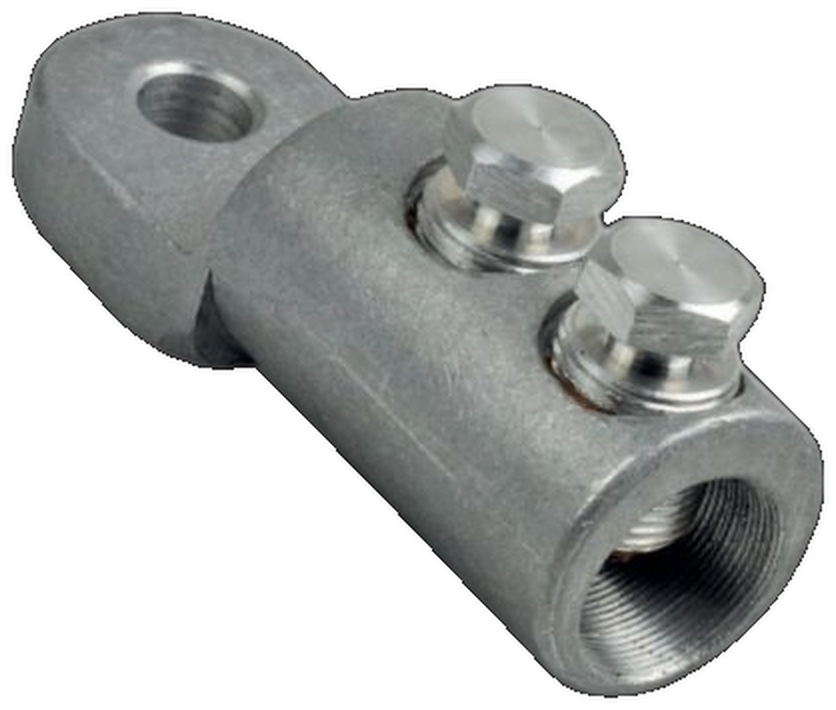

Наконечники болтовые из алюминиевого сплава 1-2НБ ГринЭнерго предназначены для оконцевания кабельных жил любого типа: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных.
Расположение болтов на корпусе наконечника — рядное.
Каждый типоразмер наконечника рассчитан на несколько сечений кабельных жил.
Отверстие под жилу в корпусе наконечника смещено относительно его центра и имеет зубчатый профиль.
Технология монтажа наконечника на жилу кабеля — за счет срыва головок болтов зажимающих жилу в корпусе наконечника. Момент срыва болтов нормируется диаметром проточек на нарезной части болта.
Лопатка болтовых наконечников смещена относительно корпуса наконечника и выступает за его габариты.
Материал корпуса и болтов: алюминиевый сплав.
Наконечники поставляются без дополнительного покрытия корпуса и болтов.
Рабочее напряжение: до 10 кВ включительно.
| Наименование | Сечение, кв. мм | Количество болтов | Размер ключа для головки болта | Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | S | D | d | d1 | A | ||||
| 1НБ-10/25 | 10, 16, 25 | 1 | 12 | 38 | 15 | 17 | 6 | 6,5 | 14 | 8 | 7 |
| 2НБ-25/50 | 25, 35, 50 | 2 | 14 | 68,5 | 21,5 | 33 | 9 | 10,5 | 19 | 12 | 10 |
| 2НБ-70/120 | 70, 95, 120 | 2 | 17 | 103 | 40 | 48 | 12,5 | 13 | 27,5 | 18 | 13,75 |
| 2НБ-150/240 | 150, 185, 240 | 2 | 17 | 118 | 43 | 58 | 14 | 13 | 37 | 26 | 19 |
